概覽

簡介特性應用優勢 目標應用

華太電子研發出650V和1200V超級結IGBT（SJ-IGBT）系列產品，超級結IGBT充分利用Super Junction結構的物理優勢，有效提升器件的正向?qū)ㄌ匦约伴_(kāi)關性能，推動高性能電力轉換系統設計。
功率器件承壓能力與芯片漂移區厚度密切相關，一般設計中，均采用低摻雜、厚漂移區的結構，以保證器件能夠符合目標耐壓等級要求。由于超級結IGBT內部具有更加平坦的電場分布，相較傳統FS-IGBT，SJ-IGBT可采用更薄的漂移區以滿足器件耐壓等級的要求。薄的漂移區有利于降低器件的通態壓降，從而實現降低IGBT通態損耗的目標。此外，超級結結構使得IGBT在關斷過程中，加速過剩載流子空穴的抽離，從而有效降低IGBT開關損耗。
目前，華太SJ-IGBT已在光伏、儲能等領域開始大批量使用，助力高效、高頻化的電力電子系統設計。

- 超低開關損耗
- 超低靜態損耗
- 內部集成SiC肖特基二極管(SBD)或FRD可選
- 最大結溫高達175℃
- 符合JEDEC認證標準

- 提升系統能量轉換效率
- 降低系統散熱需求
- 提升系統功率密度
- 提高系統開關頻率

產品選型表

隱藏/顯示篩選器

重置

小貼士

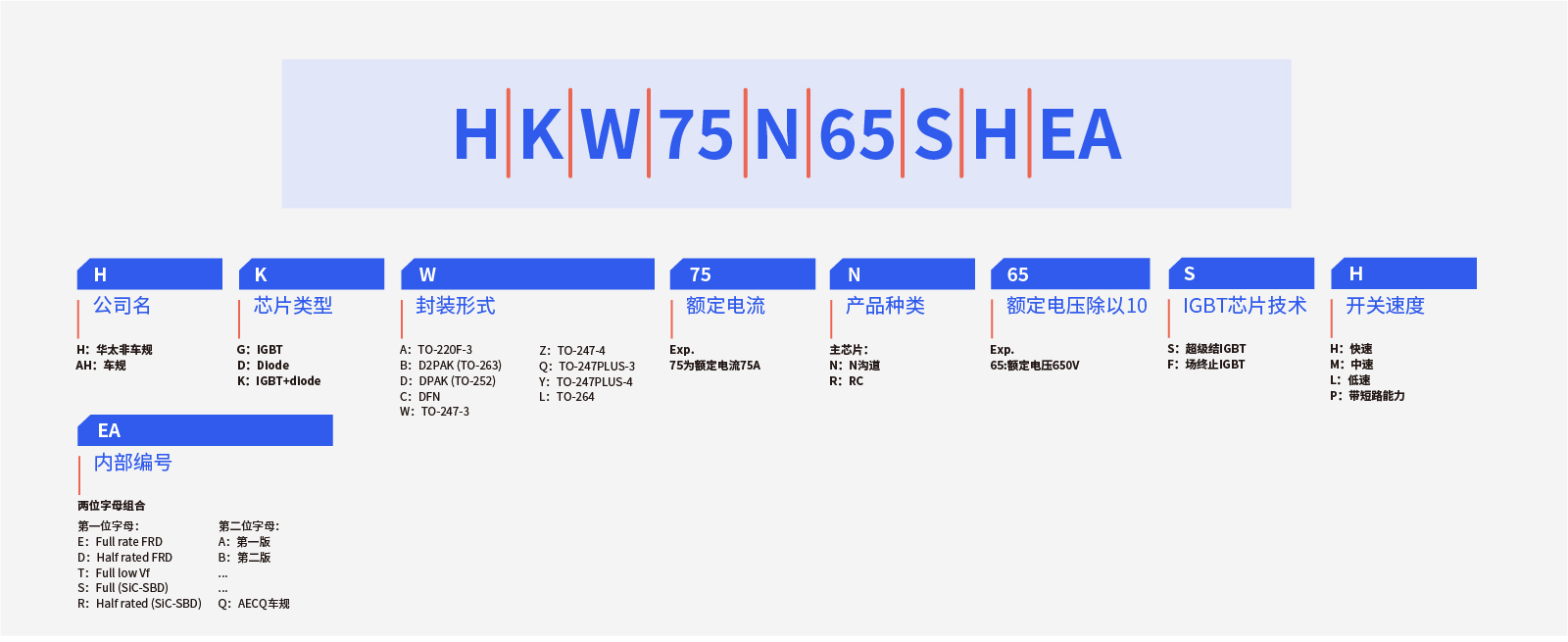

命名規則

常見問題

Q：SJIGBT的優勢主要體現在導通還是開關，適用于哪些應用，對于現有FSIGBT是替代關系還是補充關系?

A:SJ IGBT得益于器件結構的改進，在導通和開關方面均有明顯優勢，特別是適用于高頻應用，如：光伏、儲能、充電樁等應用場合。目前，SJ IGBT具有兩個系列（SHF系列和SHP系列），其中SHF系列主要是通過跟FS IGBT替代來打入市場，SHP系列產品可拓寬FSIGBT應用范圍(補充關系)。

Q：華太I(xiàn)GBT產品和其他國產品牌對比在性能和價格上的優勢和劣勢是什么?

A:開關損耗較競品小30%；劣勢：di/dt偏大容易導致電壓應力過大，需要外電路匹配產品具有很好的性價比，產品性能優于國際頭部友商，價格與國內IGBT基本持平。

Q：SJIGBT相對FSIGBT的優缺點，需要提供相關的測試數據，特別是SJ相對比現在FS的缺點，有碰到哪些問題？成本優勢？供應？還是技術還存在某些問題？是否是制約當前SJIGBT發展的重要因素。

A：開關損耗較競品小30%；劣勢：di/dt偏大容易導致電壓應力過大，需要外電路匹配。
